Suku Cadang Perancah Kunci Cincin: Spesifikasi Komponen, Toleransi, dan Panduan Pembelian

Tiga kontainer perancah kunci cincin tiba pada hari Senin. Pada hari Rabu, kru lokasi telah menolak dua di antaranya — bukan karena bajanya tipis atau lapisan galvanisnya tidak merata, namun karena bilah ledger tidak dapat dipasang pada roset standar yang sudah ada di lokasi. Di atas kertas itu adalah "sistem yang sama". Di tangan, itu adalah potongan.

Itulah kenyataan sehari-hari membeli komponen perancah kunci cincin. Sistem ini terlihat universal, namun geometrinya eksklusif: jarak roset, lebar slot, profil bilah, dan ketebalan irisan berbeda antar produsen, dan komponen dari dua rantai pasokan yang berbeda jarang saling terkait . Kompatibilitas didahulukan sebelum harga dan waktu tunggu. Berikut ini adalah tampilan bagian demi bagian mengenai fungsi masing-masing komponen, dimensi mana yang menentukan kesesuaiannya, dan apa yang harus diperiksa sebelum pesanan pembelian ditandatangani.

Sekilas tentang Bagian Perancah Kunci Cincin

Bingkai kunci cincin dirakit dari tujuh kelompok fungsional. Pemasok menjualnya secara terpisah, dan semuanya harus berasal dari kelompok geometri yang sama.

Bersama dengan dasi, tangga, dan papan kaki, kelompok-kelompok tersebut membentuk keseluruhan daftar bahan - asalkan setiap lini dipesan berdasarkan pola roset satu pabrikan.

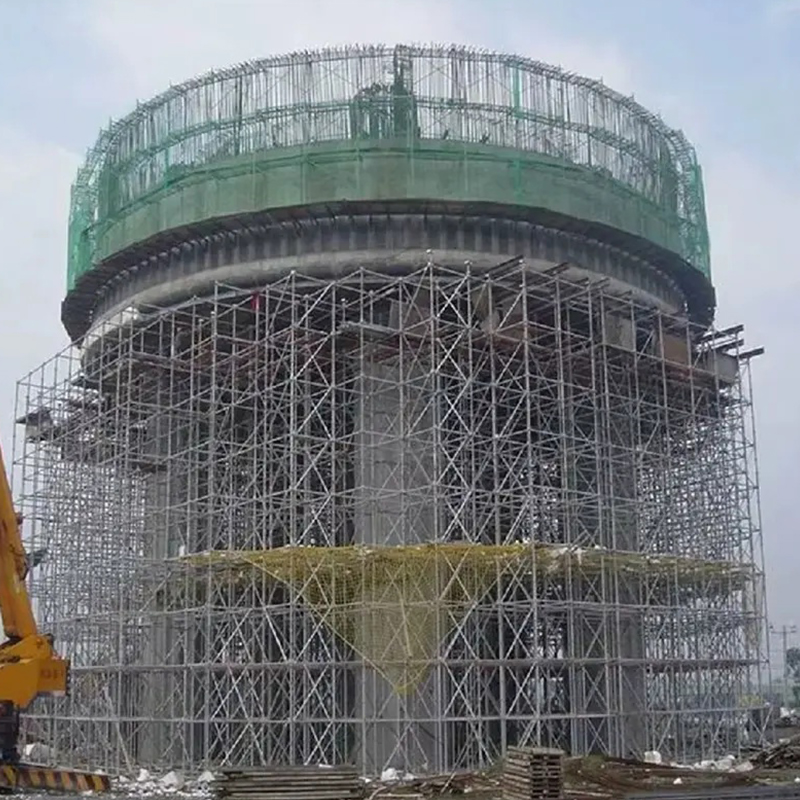

Perancah Ringlock Galvanis Hot-Dip untuk Infrastruktur Berat Sistem ringlock modular dengan penguncian baji bergaya roset, baja Q345B, lapisan galvanis hot-dip, dan sambungan 8 arah untuk jembatan dan penyangga industri. Lihat Produk →

Standar Vertikal: Jarak Roset Mengatur Seluruh Grid

Standar vertikal adalah anggota penahan beban. Ukuran kunci cincin yang umum adalah Diameter luar 48,3 mm dengan dinding 3,2 mm dari baja Q355B, dengan keran di salah satu ujungnya untuk penyambungan dan mawar dilas pada interval tetap. Versi penopang yang berat memiliki ukuran hingga tabung 60,3 mm.

Pada kebanyakan sistem, jarak roset adalah 500 mm, dan panjang standar berkisar dari 0,5 m hingga 3,0 m dengan kelipatan 500 mm. Angka tunggal tersebut menentukan panjang setiap buku besar, ukuran setiap penyangga, jarak setiap papan, dan tinggi setiap pengangkatan. Ubah modul dan seluruh katalog ikut berubah.

Apa yang harus diukur saat palet pertama mendarat

• Jarak roset diukur di antara pusat las, bukan dari ujung tabung.
• Lebar slot dan ketebalan bilah menjadi satu — slot 10 mm dengan bilah 9,5 mm merupakan sambungan yang longgar.
• Diameter tabung dan tebal dinding dengan jangka sorong; Tabung 48,0 mm lebih sering dijual dengan harga 48,3 mm daripada yang diakui siapa pun.
• Panjang keran dan posisi lubang pin, karena keran pendek mengubah sambungan menjadi sambungan dekoratif.

Buku Besar, Baji, dan Mawar: Sambungan Membawa Beban

Buku besar kunci cincin tidak dibaut. Bilahnya yang ditempa jatuh ke dalam slot di roset dan pin baji didorong ke bawah untuk menguncinya: satu pukulan palu, tidak ada skrup yang kendor. Roset biasanya membawa delapan slot pada 45 derajat , jadi buku besar bertemu di sudut kanan dan kurung kurawal keluar secara diagonal dari simpul yang sama.

Panjang teluk standar adalah 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 dan 3,07 m, dan teluk 2,07 m dengan lift 2,0 m adalah konfigurasi kerja yang paling umum. Kunci cincin hanyalah salah satunya empat keluarga sistem perancah utama ; yang lain berbagi ide modular, tetapi hanya kunci cincin yang menstandarkan node itu sendiri. Wedges adalah barang habis pakai, jadi pesanlah 5–8% suku cadang daripada menemukan kekurangannya di lift atas. Saat memeriksa, lihatlah pengelasan bilah-ke-tabung — bilah cor retak di bagian bahu, bilah yang ditempa ditekuk terlebih dahulu dan dapat terlihat sebelum rusak.

Kawat Gigi Diagonal: Bagian yang Mempertahankan Bay Square

Dua standar dan dua buku besar membuat engsel. Penjepit inilah yang mengubahnya menjadi struktur segitiga. Penahan rongga biasanya berbentuk tabung berukuran 48,3 x 2,5 mm dengan kepala tetap atau putar yang disesuaikan dengan lebar rongga dan tinggi angkat — penyangga berukuran 2,07 x 2,0 m tidak akan cocok dengan rongga berukuran 2,57 m.

Praktik desain biasanya berupa penyangga rongga penuh pada pengangkatan bawah, kemudian penyangga rongga pada interval di setiap muka, dengan penyangga rencana pada tingkat pengikat. Pola pastinya merupakan milik gambar sang desainer, namun bagian yang salah biasanya adalah urutannya: buku besar dihitung, kawat gigi dilupakan.

• Pastikan penahannya cocok dengan panjang rongga dan tinggi angkat, bukan hanya rongganya.
• Periksa diameter pin kepala pada slot roset; pin berukuran kecil bergetar.
• Tolak tabung yang bengkok — busur 20 mm menarik tabung keluar dari pipa saat sedang dikunci.

Jack Bases, U-Heads dan Bagian Bawah Jalur Beban

Dongkrak dasar yang dapat disetel adalah sekrup padat, biasanya berdiameter 38 mm dan panjang 600 mm, dilas ke pelat berukuran 150 x 150 x 8 mm dengan penyesuaian yang dapat digunakan sekitar 300 mm. Penyesuaian tersebut dilakukan untuk meratakan, bukan untuk memanjangkan rangka: kapasitas akan berkurang seiring dengan memanjangnya sekrup, jadi jaga agar ulir yang terbuka tetap pendek dan tahan pelat pada papan tunggal yang menyebarkan beban.

Logika yang sama berlaku di atas. Kepala U dengan pelat berukuran 150 x 150 mm memikul balok dan bekisting, sedangkan kepala garpu menahan balok kayu H20 pada posisinya. Keduanya jatuh ke atas standar atau ke keran, sehingga kepala harus sesuai dengan tabung, tidak hanya bebannya. Saat pengiriman, periksa lasan pelat, gulung sekrup pada permukaan datar untuk memastikan kelurusannya, dan tolak benang yang dicat — cat menyembunyikan retakan dan menahan mur.

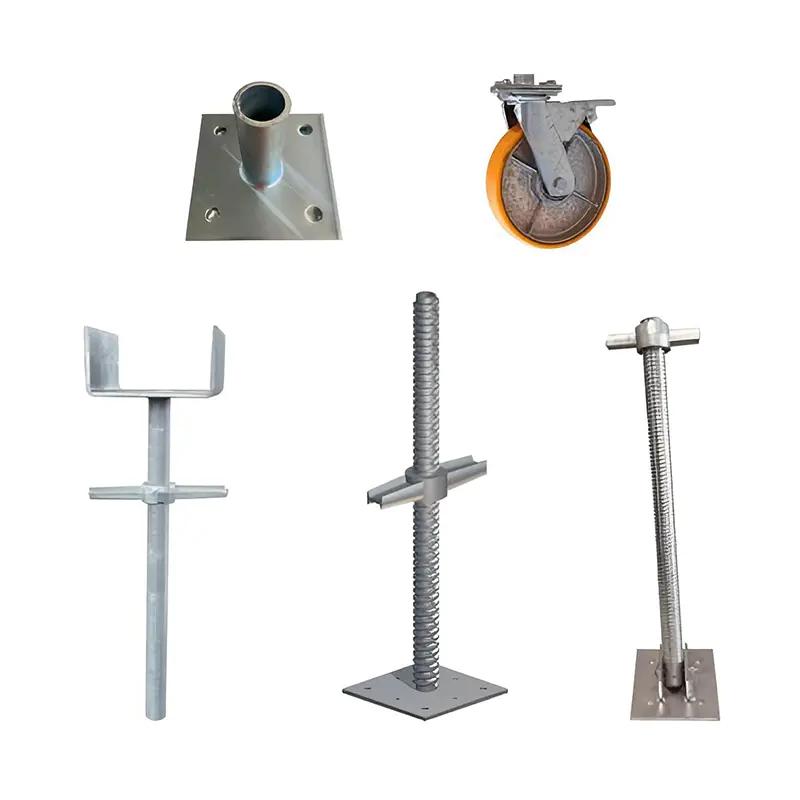

Jack Dasar yang Dapat Disesuaikan untuk Dukungan Perancah dan Bekisting Dongkrak dasar berulir meratakan permukaan tanah yang tidak rata, dapat disetel 50–300 mm, menopang 50–100 kN, dan cocok dengan sistem kunci cakram, bekisting, dan perancah standar. Lihat Produk →

Platform, Papan Kaki, dan Aksesori yang Kebanyakan Dilupakan

Papan baja biasanya memiliki lebar 320 mm dengan kait yang jatuh di atas buku besar, dan masing-masing berbobot 12–18 kg, yang menjadikannya keputusan penanganan manual dan juga struktural. Papan kaki memiliki tinggi 150 mm; tiang pagar pembatas dan skrup ganda membentuk pelindung tepi. Braket samping memperluas platform tanpa menambahkan standar, dan dari sanalah sebagian besar peningkatan produktivitas dalam sistem kunci ring sebenarnya berasal.

Bagian-bagian yang menunda serah terima hampir tidak pernah menjadi anggota utama. Itu adalah yang kecil: peniti, klip pengaman, kerah, unit tangga, skrup dasi, dan kepala garpu. Bangun bill of material item demi item, satu baris per komponen, dan kekurangannya hilang.

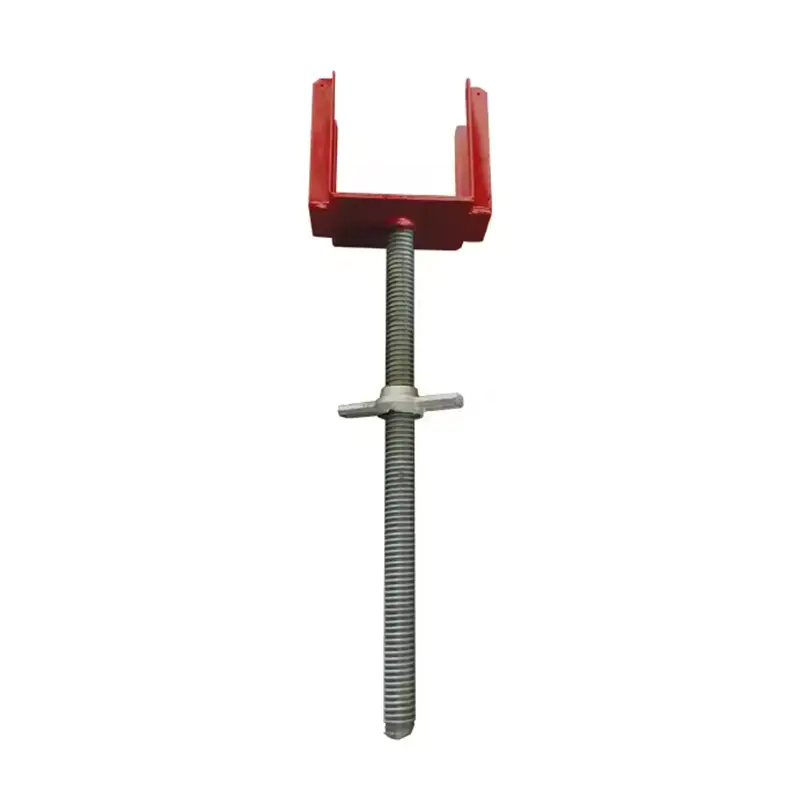

Penopang Kepala Garpu untuk Tulang Rusuk dan Balok Bekisting Kepala garpu menopang rusuk dan balok bekisting dengan penyesuaian ulir ±0,5 mm, baja Q235/Q345, dan lapisan galvanis hot-dip untuk bekisting skala besar. Lihat Produk →

Kelas Baja, Galvanisasi dan Toleransi: Apa yang Harus Diperiksa saat Pengiriman

Dua pesanan dapat terlihat identik pada daftar pemuatan dan berperilaku sangat berbeda setelah dua tahun berada di luar ruangan. Tingkatan, ketebalan dinding, dan hasil akhir menjelaskan hampir semua perbedaannya.

Standar memberikan poin referensi: EN 12810 dan EN 12811 untuk perancah sistem, BS 1139-5 di pasar Inggris, dengan platform kerja yang umumnya dirancang untuk memuat kelas 3 (200 kg/m²) atau kelas 4 (300 kg/m²). Hyson menyatakan bahwa produksi perancahnya mengikuti ISO 9001, BS 1139 dan EN 74 , dengan pengelasan ke prosedur AWS dan EN. Kemudian periksa tiga hal fisik: ketebalan dinding di ujung tabung, kelurusan sepanjang keseluruhan, dan percikan las di dalam tabung yang akan terkelupas ke platform di bawahnya.

Membeli Suku Cadang Kunci Cincin: Daftar Periksa Singkat Sebelum Anda Memesan

1. Verifikasi geometri roset terlebih dahulu — pitch, lebar slot, dan ketebalan bilah — terhadap sistem yang sudah ada di lokasi.
2. Mintalah sertifikat pabrik dan laporan ketebalan galvanisasi, bukan foto palet.
3. Konfirmasikan perataan bagian demi bagian: standar dan buku besar di Q355B, papan dan papan kaki sering kali di Q235.
4. Setujui perbandingan cadangan untuk wedges, pin dan klip sebelum pengiriman, bukan setelah pengiriman pertama.
5. Periksa pengepakan dan pemuatan: bundel berdasarkan panjang, satu rencana pemuatan per kontainer, berat diverifikasi berdasarkan faktur.

Jika Anda memilih untuk tidak menjalankan daftar periksa tersebut terhadap pemasok yang belum pernah Anda audit, kirimkan kepada kami ukuran ruang, ketinggian angkat, dan kelas muatan Anda dan kami akan kembali dengan daftar bagian dan pemeriksaan gambar.

Bagian perancah kunci cincin adalah objek sederhana di dalam sistem yang tak kenal ampun. Cocokkan geometrinya, cocokkan tingkatan dan penyelesaiannya, dan hitung bagian-bagian kecil dalam urutan yang sama — ketiga hal tersebut menentukan apakah pengiriman akan dilakukan atau dikembalikan.

Hyson memproduksi perancah ringlock dan aksesorinya di Nantong, Tiongkok, bersama dengan bekisting baja dan struktur baja berat, di pabrik seluas 15.000 m² dengan pemotongan laser, pembengkokan, dan pengelasan bersertifikat di bawah satu atap. Suku cadang dipasok dengan galvanis hot-dip, dan pesanan yang masuk diperiksa berdasarkan pola roset pelanggan yang ada sebelum produksi dimulai. Pengalaman lima belas tahun dan pasokan jangka panjang ke kontraktor infrastruktur besar menjelaskan sesuatu tentang kantor gambar — namun spesifikasi pada gambar Anda tetap menjadi penentu pesanan.
