Apa saja 4 Jenis Perancah?

4 Jenadalah Scaffolding: Jawaban Langsung

Itu 4 jenis utama perancah digunakan dalam konstruksi modern adalah: perancah tabung dan coupler , perancah bingkai , perancah sistem (modular). , dan perancah yang ditangguhkan . Dalam sistem perancah – jenis perancah yang dominan untuk proyek konstruksi menengah hingga besar saat ini – tiga sub-sistem yang paling banyak digunakan adalah ringlock, cuplock, dan kwikstage. Memahami desain, kapasitas beban, dan aplikasi ideal setiap jenis perancah membantu manajer proyek, kontraktor, dan tim pengadaan memilih sistem yang tepat untuk setiap kondisi lokasi kerja.

Panduan ini mencakup keempat jenis perancah secara mendalam, membandingkan karakteristik kinerja utamanya, dan menguraikan faktor-faktor praktis yang menentukan pilihan terbaik untuk proyek industri, komersial, dan infrastruktur.

Tipe 1: Perancah Tabung dan Coupler

Perancah tabung dan coupler adalah tertua dan paling serbaguna sistem perancah masih digunakan secara luas. Itu dibangun seluruhnya dari tabung baja individual (standar, buku besar, dan jendela di atas pintu) yang dihubungkan dengan skrup baja tempa atau baja tekan (juga disebut klem). Karena tidak ada titik sambungan yang ditentukan sebelumnya, perancah tabung dan coupler dapat dikonfigurasikan agar sesuai dengan hampir semua geometri struktur — fasad melengkung, denah tidak beraturan, dan peralatan industri yang kompleks.

Komponen Utama

• Standar: Tabung vertikal yang memindahkan semua beban ke tanah melalui pelat dasar.
• Buku besar: Tabung horizontal berjalan sejajar dengan permukaan bangunan, menghubungkan standar pada setiap tingkat pengangkatan.
• jendela di atas pintu: Tabung horizontal tegak lurus dengan buku besar, menopang papan atau papan perancah.
• Skrup: Skrup sudut kanan, skrup putar, dan skrup selongsong yang menyambungkan tabung pada sudut atau posisi mana pun yang diperlukan sepanjang panjang tabung.
• Kawat gigi diagonal: Tabung dipasang dengan skrup putar pada sudut mana pun untuk menstabilkan perancah terhadap beban lateral.

Dimana Tube dan Coupler Scaffold Unggul

Perancah tabung dan coupler adalah pilihan yang lebih disukai bangunan tidak beraturan atau warisan budaya dimana tidak ada dua teluk yang berukuran sama, untuk perancah di sekitar peralatan industri yang kompleks seperti bejana proses dan rak pipa, dan untuk aplikasi galangan kapal dan lepas pantai di mana geometri struktur yang diakses terus berubah. Kebebasan geometriknya yang penuh memerlukan biaya: pemasangannya lebih lambat dan lebih padat karya dibandingkan sistem perancah modular, dan kualitas perancah yang dipasang sangat bergantung pada keterampilan perancah dalam memasang skrup.

Tipe 2: Perancah Rangka (Perancah Rangka H)

Perancah bingkai — juga disebut perancah bingkai-H atau perancah mason — dibuat dari bahan tersebut rangka baja yang sudah dilas sebelumnya yang ditumpuk secara vertikal dan dihubungkan secara horizontal dengan penyangga silang dan unit platform. Setiap rangka adalah rakitan las yang kaku, biasanya dalam konfigurasi walk-through atau tangga, diproduksi dengan tinggi dan lebar standar.

Konfigurasi Bingkai Standar

• Bingkai panduan: Rangka persegi panjang terbuka dengan bukaan bening di bagian bawah, memungkinkan pekerja melewati permukaan tanah tanpa merunduk. Umum pada pekerjaan pasangan bata dan plesteran eksterior.
• Bingkai tangga: Rangka dengan tangga tetap yang terintegrasi ke dalam standar vertikal, memberikan akses pekerja antar tingkat tanpa menara tangga terpisah.
• Rangka beban tinggi tugas berat: Diproduksi dari tabung berdiameter lebih besar (OD 57 mm atau 60 mm) untuk aplikasi beban vertikal tinggi seperti shoring dan falsework.

Kelebihan dan Keterbatasan

Bingkai perancah is cepat dipasang pada proyek persegi panjang yang sederhana karena rangka yang telah dilas sebelumnya menghilangkan kebutuhan untuk merakit komponen individual di setiap node. Ini banyak digunakan dalam konstruksi perumahan, pekerjaan eksterior komersial, dan operasi drywall interior. Jack perata di dasar dan kastor pengunci pada menara perancah rangka bergulir memungkinkannya beradaptasi dengan permukaan yang sedikit tidak rata.

Itu main limitation of frame scaffold is its geometri tetap . Lebar dan tinggi rangka standar tidak dapat diubah di lokasi, sehingga tidak cocok untuk bentuk struktur kompleks atau proyek yang memerlukan lebar rongga non-standar. Ia juga tidak memiliki kemampuan penahan multi-arah seperti sistem perancah modular, sehingga membatasi penggunaannya pada ketinggian yang sangat tinggi atau di bawah beban penopang yang berat.

Perawatan permukaan untuk perancah rangka biasanya melibatkan galvanisasi hot-dip, pra-galvanisasi, atau pelapisan bubuk. Rangka berlapis bubuk dapat disediakan dalam warna khusus untuk memenuhi kebutuhan proyek atau klien — pilihan praktis untuk lokasi konstruksi dengan visibilitas tinggi atau bermerek.

Tipe 3: Perancah Sistem (Modular).

Perancah sistem — juga disebut perancah modular — menggunakan komponen prefabrikasi dengan titik sambungan berdimensi tetap , menggantikan penyesuaian tak terbatas pada tabung dan coupler dengan serangkaian standar, buku besar, penahan, jack dasar, dan unit platform terstandarisasi yang terhubung dengan cepat pada interval node yang telah ditentukan sebelumnya. Perancah sistem sekarang menjadi jenis perancah yang dominan untuk konstruksi menengah dan besar, pemeliharaan industri, dan proyek infrastruktur di seluruh dunia karena menggabungkan kecepatan perancah rangka dengan fleksibilitas yang jauh lebih besar dalam geometri dan kapasitas beban.

Itu three most widely used system scaffold sub-types are ringlock, cuplock, and kwikstage. Each has a distinct connection mechanism, load profile, and regional market preference.

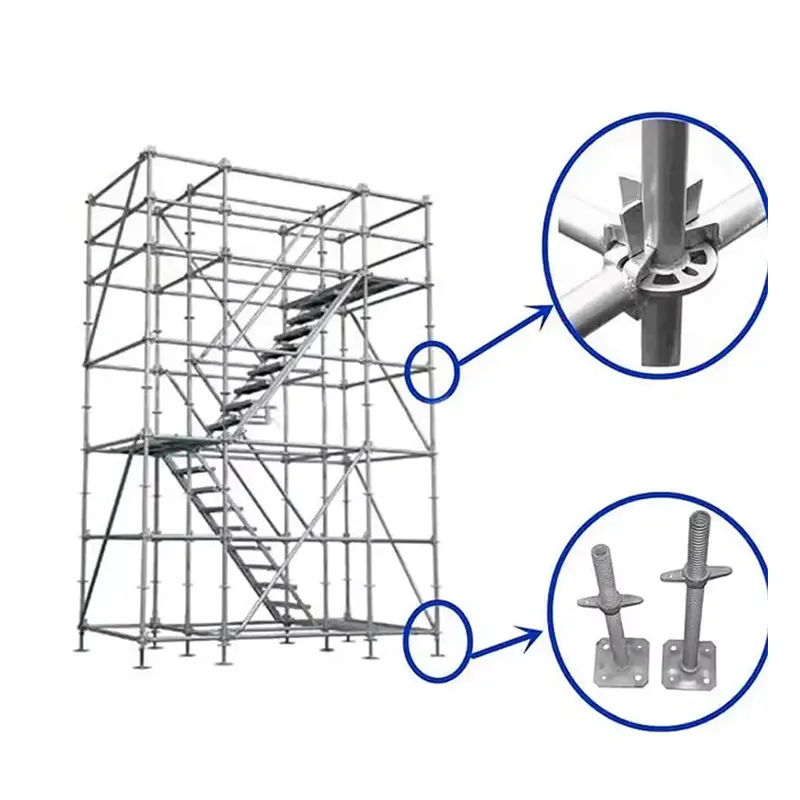

Perancah kunci dering

Perancah ringlock — juga dikenal sebagai perancah roset atau perancah pin-lock — digunakan standar vertikal dengan pelat roset melingkar dilas secara berkala (biasanya setiap 500 mm). Setiap roset memiliki 8 slot berlubang di mana kepala baji buku besar, jendela di atas pintu, dan penyangga diagonal dapat dimasukkan dan dikunci dengan satu pukulan palu. Kemampuan koneksi 8 arah ini menjadikan ringlock sistem perancah modular yang paling fleksibel secara geometris.

• Itu centralized load path through the rosette node minimizes eccentric stress and delivers kekakuan torsi yang unggul dibandingkan dengan sistem tipe cangkir.
• Itu W60 heavy-duty ringlock system can achieve a maximum load capacity of 80 kN per satu kaki , sehingga cocok untuk pekerjaan palsu jembatan, penopang jalan raya, dan struktur pendukung industri berat.
• Perancah kunci dering adalah sistem pilihan untuk lokasi industri yang kompleks termasuk kilang, galangan kapal, pembangkit listrik, dan anjungan lepas pantai, di mana perancah harus beradaptasi dengan peralatan melengkung, rak pipa multi-level, dan geometri denah non-persegi panjang.
• Bahan: tabung baja berkekuatan tinggi, OD 48,3 mm (standar) atau OD 60 mm (tugas berat), biasanya digalvanis hot-dip untuk perlindungan korosi.

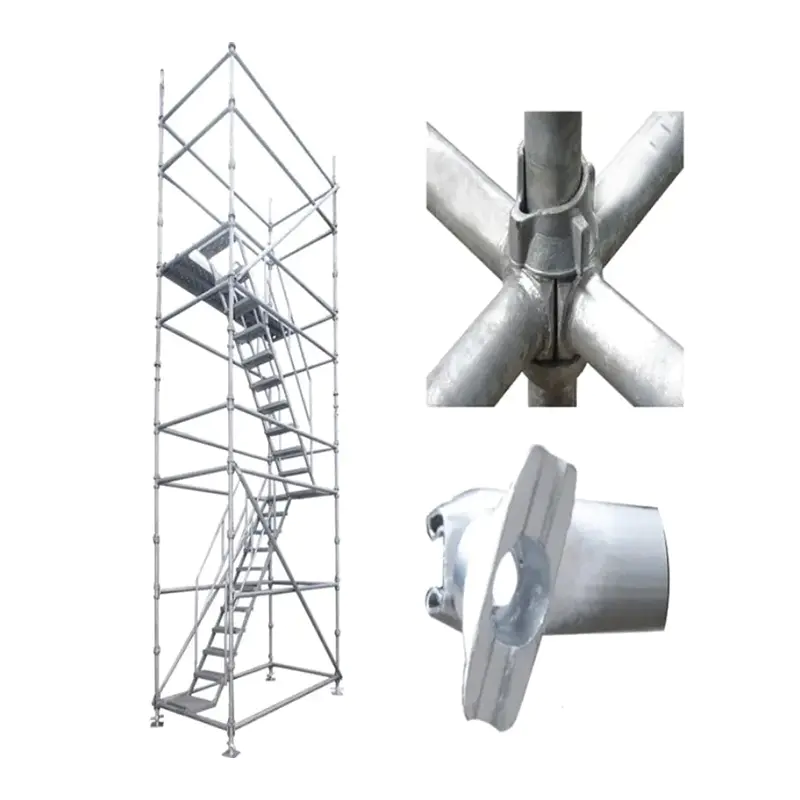

Perancah kunci cup

kunci cup perancah dikembangkan pada tahun 1950an sebagai salah satu sistem modular pertama yang menggantikan tabung tradisional dan coupler pada proyek persegi panjang yang berulang. Ciri khasnya adalah a mekanisme penguncian sambungan cangkir : setiap titik simpul pada standar vertikal mempunyai mangkuk tetap bawah dan cangkir geser atas. Kait berbentuk T yang terdiri dari hingga 4 buku besar atau jendela di atas pintu dijatuhkan ke dalam cangkir bawah, cangkir atas didorong ke bawah melewati kait, dan 3–4 pukulan palu mengunci sambungan secara permanen.

• Setiap simpul cuplock menghubungkan hingga 4 buku besar atau jendela di atas pintu, namun sambungan dibatasi pada sudut siku-siku — sebuah kesederhanaan yang mempercepat pemasangan pada struktur persegi panjang biasa.
• kunci cup banyak digunakan untuk perancah akses fasad dan sistem pendukung penopang bekisting pelat, dimana tata letak perancah teratur dan berulang.
• Mekanisme pengunciannya yang kuat menjadikannya pekerja keras yang andal untuk renovasi tugas berat, struktur teknik sipil, dan pekerjaan penyangga rangka beton.
• Komponen cuplock tersedia dalam lapisan galvanis yang dicat atau hot-dip. Cuplock galvanis bekerja dengan baik di lingkungan laut dan kelembaban tinggi tanpa sering melakukan pelapisan ulang.

Perancah panggung Kwik

Perancah panggung Kwik — juga disebut perancah Quick Stage — adalah sistem modular yang dikenali olehnya Pengepresan berbentuk V (segitiga). pra-dilas ke standar vertikal. Buku besar dan jendela di atas pintu dihubungkan dengan kunci baji yang digerakkan oleh gravitasi yang mengaktifkan penekanan ini tanpa mur, baut, atau alat kelengkapan yang longgar. Hasilnya adalah sebuah perancah yang dapat dipasang oleh pekerja dengan pelatihan yang relatif dasar, hanya dengan menggunakan palu.

• Kwikstage hanya menggunakan lima komponen utama : standar, buku besar, jendela di atas pintu, pegangan tangan, dan penyangga — meminimalkan manajemen suku cadang di lokasi dan mengurangi risiko kesalahan perakitan.
• Ini adalah sistem perancah yang dominan di Australia dan Selandia Baru, yang mencakup sekitar 80% dari total penggunaan pasar, dan juga diadopsi secara luas di Afrika Selatan dan Asia Tenggara.
• Kwikstage adalah pilihan praktis untuk pekerjaan fasad perumahan dan komersial standar , pekerjaan pembuatan batu bata, pengecatan, dan pemeliharaan umum dengan persyaratan beban sedang.
• Desain sambungannya yang sederhana mengurangi waktu pemasangan dan memudahkan penanganan kontraktor yang mengerjakan jenis proyek berulang dan perputaran tinggi.

Tipe 4: Perancah yang Ditangguhkan

Perancah gantung — juga disebut perancah gantung atau perancah panggung ayun — adalah platform kerja digantung pada bagian atas suatu struktur dengan tali, kawat, atau elemen suspensi kaku, bukan ditopang dari bawah ke atas. Ini adalah metode akses standar untuk pemeliharaan eksterior gedung-gedung tinggi, jembatan, dan struktur lainnya di mana pemasangan perancah yang didukung tanah tidak praktis atau tidak ekonomis.

Konfigurasi Umum Ditangguhkan Scaffold

• Tahap ayunan (suspensi dua titik): Platform horizontal yang digantung pada dua tali kawat independen yang dipasang pada lengan davit atau balok cadik yang dipasang di atap. Digunakan untuk pembersihan fasad bangunan, kaca, pengecatan, dan pemasangan kelongsong pada struktur bertingkat tinggi.
• Perancah suspensi multi-titik: Platform digantung pada tiga titik atau lebih, memungkinkan dek disesuaikan mengikuti fasad yang melengkung atau tidak beraturan.
• Perancah catenary: Tali kawat horizontal yang direntangkan di antara dua titik jangkar, tempat platform digantung — digunakan dalam pemeliharaan jembatan dan aplikasi industri.
• Perancah cadik: Platform yang dikantilever dari balok cadik yang menonjol dari muka bangunan, menyediakan akses ke bagian fasad yang menjorok atau mundur yang tidak dapat dijangkau oleh panggung ayun.

Pertimbangan Keamanan untuk Perancah yang Ditangguhkan

Sistem perancah bersuspensi memerlukan sertifikasi teknik pada jangkar suspensi, pemeriksaan berkala terhadap tali kawat dan mekanisme pengangkatan, serta kepatuhan yang ketat terhadap persyaratan penahan jatuh bagi semua pekerja di platform. Karena perancah tidak dapat distabilkan dengan penyangga di darat, integritas struktural sistem suspensi merupakan pertimbangan keselamatan utama — dan harus diverifikasi ulang setelah modifikasi atau kejadian cuaca apa pun.

Perbandingan 4 Jenis Scaffold

Ringlock vs Cuplock vs Kwikstage: Perbandingan Perancah Sistem Terperinci

Untuk pembeli yang mencari bahan perancah sistem, pilihan antara ringlock, cuplock, dan kwikstage bergantung pada kompleksitas proyek, persyaratan beban, norma pasar geografis, dan total biaya kepemilikan. Tabel di bawah ini merangkum perbedaan-perbedaan utama.

Komponen Perancah Utama Yang Harus Diketahui Setiap Pembeli

Terlepas dari jenis perancah mana yang dipilih, setiap sistem perancah dibangun dari sekumpulan komponen fungsional yang umum. Memahami setiap elemen membantu tim pengadaan memverifikasi bahwa proposal pemasok sudah lengkap dan ditentukan dengan benar.

Komponen Struktural Utama

• Standar (tabung vertikal): Itu primary load-carrying members of the scaffold. All vertical loads from workers, materials, and equipment transfer through the standards to the base jacks and ground. Standards are produced in multiple lengths to allow the scaffold to be built up in lifts.
• Buku besar: Anggota horizontal berjalan sejajar dengan permukaan bangunan, menghubungkan standar pada setiap lift dan menyediakan jalur beban horizontal utama. Panjang buku besar menentukan lebar rongga perancah.
• jendela di atas pintu: Anggota horizontal berjalan tegak lurus dengan buku besar, menopang papan perancah atau unit penghiasan tempat pekerja berdiri. Jarak jendela di atas pintu menentukan kecukupan struktural platform kerja.
• Kawat gigi diagonal: Komponen miring yang menstabilkan perancah terhadap beban horizontal akibat angin, beban eksentrik, dan benturan yang tidak disengaja. Dalam perancah modular, kurung kurawal terhubung ke roset atau titik simpul yang sama dengan buku besar.
• Jack dasar (pelat dasar yang dapat disesuaikan): Rakitan sekrup baja berulir dipasang di bagian bawah standar, memungkinkan perancah diratakan pada tanah yang tidak rata. Perpanjangan melebihi panjang tonjolan maksimum yang direkomendasikan akan mengurangi kapasitas beban standar secara signifikan.

Platform dan Komponen Keamanan

• Papan perancah / unit penghiasan baja: Itu working surface of the scaffold, spanning between transoms. Steel decking units with integrated non-slip surfaces are preferred over timber planks for durability and long-term reuse.
• Pagar pembatas dan papan kaki: Elemen pencegahan jatuh wajib di tepi terbuka platform kerja. Ketinggian rel atas ditentukan berdasarkan standar keselamatan yang berlaku di setiap negara.
• Menara tangga dan unit akses tangga: Kit menara tangga khusus yang terintegrasi ke dalam sistem perancah memberikan akses yang aman dan ergonomis antara tingkat pengangkatan dan diwajibkan oleh sebagian besar peraturan keselamatan konstruksi modern untuk perancah di atas ketinggian yang ditentukan.
• Skrup dan konektor selongsong: Digunakan dalam perancah tabung dan penggandeng dan sebagai elemen sambungan tambahan dalam perancah modular untuk memasang tabung pengikat, pengikat fasad, dan bagian penyangga sementara ke rangka perancah utama.

Cara Memilih Jenis Perancah yang Tepat untuk Proyek Anda

Memilih sistem scaffold yang benar adalah keputusan yang mempengaruhi keselamatan pekerja, biaya proyek, durasi program, dan penggunaan kembali scaffold di seluruh proyek di masa depan. Kriteria praktis berikut memandu proses seleksi.

Langkah 1: Tentukan Geometri Struktur

Jika struktur yang dipasang perancah berbentuk persegi panjang dan denahnya teratur, perancah rangka atau perancah modular cuplock/kwikstage akan memberikan pemasangan tercepat dengan biaya terendah. Jika struktur memiliki dinding melengkung, kemunduran multi-level, peralatan kompleks, atau denah non-persegi panjang, perancah modular ringlock atau perancah tabung dan penggandeng adalah pilihan yang tepat.

Langkah 2: Tetapkan Persyaratan Beban

Platform kerja perancah diklasifikasikan berdasarkan beban maksimum yang dirancang untuk diangkut per satuan luas. Untuk akses perancah hanya dengan pekerja dan perkakas tangan, sistem yang lebih ringan sudah cukup. Untuk pemasangan batu bata, pekerjaan balok beton, atau penyimpanan material berat pada perancah, diperlukan sistem berkapasitas lebih tinggi — ringlock atau cuplock tugas berat. Untuk penopang dan pekerjaan palsu yang menopang beton cor di tempat, beban maksimum per kaki adalah kriteria yang mengatur, dan sistem tugas berat ringlock W60 atau sistem rangka penopang harus ditentukan.

Langkah 3: Pertimbangkan Kecepatan Ereksi dan Ketersediaan Tenaga Kerja

Pada proyek di mana pemasangan dan pembongkaran perancah berada pada jalur kritis, perancah sistem selalu lebih disukai daripada tabung dan coupler. Perakitan bebas alat dan kesederhanaan lima komponen Kwikstage menjadikannya sistem tercepat untuk proyek sederhana. Pemasangan ringlock pada struktur kompleks kira-kira 30% lebih cepat dibandingkan pemasangan cuplock yang setara karena tidak adanya cup-jamming dan sambungan baji yang dapat ditempatkan sendiri. Ketika scaffolder terampil langka, sistem yang lebih sederhana mengurangi risiko kesalahan perakitan yang membahayakan integritas struktural.

Langkah 4: Menilai Perawatan Permukaan dan Lingkungan

Di lingkungan laut, pesisir, atau dengan kelembapan tinggi, komponen perancah galvanis hot-dip mengungguli baja yang dicat dengan selisih yang signifikan dan harus ditetapkan sebagai default. Untuk proyek di mana perancah sering digunakan kembali di beberapa lokasi, komponen galvanis mempertahankan perlindungan korosi melalui siklus perakitan dan pembongkaran berulang tanpa degradasi lapisan cat yang mempengaruhi perawatan permukaan yang kurang tahan lama.

Langkah 5: Evaluasi Dukungan Teknis Pemasok

Untuk desain perancah yang kompleks – menara penopang tinggi, perancah industri tidak beraturan, atau perancah akses skala besar untuk proyek infrastruktur – pemasok harus menyediakan gambar teknik, perhitungan beban, dan peninjauan desain oleh insinyur yang berkualifikasi sebelum pemasangan dimulai. Pemasok dengan kemampuan teknik internal, manajemen mutu bersertifikasi ISO, dan pengalaman ekspor yang terdokumentasi adalah pilihan yang tepat untuk pengadaan material perancah internasional.

Standar Keamanan Perancah dan Sertifikasi Mutu

Bahan perancah harus sesuai dengan standar nasional dan internasional yang berlaku agar dapat diterima di lokasi konstruksi yang diatur. Standar utama yang mengatur dimensi komponen perancah, sifat material, pengujian beban, dan perawatan permukaan meliputi:

• EN 39 / EN 74: Standar Eropa untuk tabung perancah dan skrup, yang mengatur tingkat baja, ketebalan dinding tabung, toleransi dimensi, dan persyaratan pengujian mekanis.
• AS/NZS 1576: Itu Australian and New Zealand scaffold standard series, which governs both scaffold design and the performance of Kwikstage and other modular scaffold components widely used in those markets.
• OSHA 1926 Subbagian Q: Itu US federal standard governing scaffold construction, use, and inspection on construction sites, establishing load ratings, platform width requirements, and fall protection provisions.
• Penandaan CE (Eropa): Mengonfirmasi bahwa komponen perancah yang ditempatkan di pasar UE memenuhi persyaratan struktural dan keselamatan standar harmonis Eropa yang berlaku.
• ISO 9001: Sertifikasi sistem manajemen mutu yang mengonfirmasi bahwa produsen perancah menjalankan pengendalian produksi yang terdokumentasi, inspeksi material yang masuk, dan pengujian produk akhir — yang merupakan persyaratan dasar untuk pengadaan internasional.

Saat mencari bahan perancah secara internasional, pembeli harus meminta laporan pengujian pabrik untuk baja yang digunakan dalam pembuatan komponen, salinan sertifikasi produk yang berlaku, dan bukti pengujian beban pihak ketiga dari sistem perancah yang diusulkan. Dokumen-dokumen ini penting untuk memuaskan inspektur keselamatan lokasi dan otoritas pengawas bangunan di sebagian besar yurisdiksi.
